| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | YIGAN |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | KJG |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | บรรจุในฟิล์มก่อนแล้วเสริมด้วยกล่องไม้สำหรับบรรจุด้านนอก |
| เวลาการส่งมอบ: | 20 วันทำการหลังจากได้รับการชำระเงินของคุณ |
| เงื่อนไขการชำระเงิน: | L / C, D / A, D / P, T / T, Wester N Union, MoneyGram |
| สามารถในการผลิต: | 20sets |
| ชื่อผลิตภัณฑ์: | เครื่องเป่าลม Hallow / อุปกรณ์อบแห้งอุตสาหกรรม | ใบสมัคร: | การบำบัดน้ำเสีย |
|---|---|---|---|
| โหมดความร้อน: | แจ็คเก็ต | ทรัพยากรความร้อน: | อบไอน้ำน้ำมัน |
| ประเภทการทำงาน: | ต่อเนื่องกัน | 404 Not Found: | บูชา |
| เน้น: | อุตสาหกรรมเตาอบแห้งเครื่องเป่ากลองหมุน,rotary drum dryer |
||
KJG ซีรีส์เครื่องเป่าใบมีด Hallow Blade สำหรับบำบัดน้ำเสีย

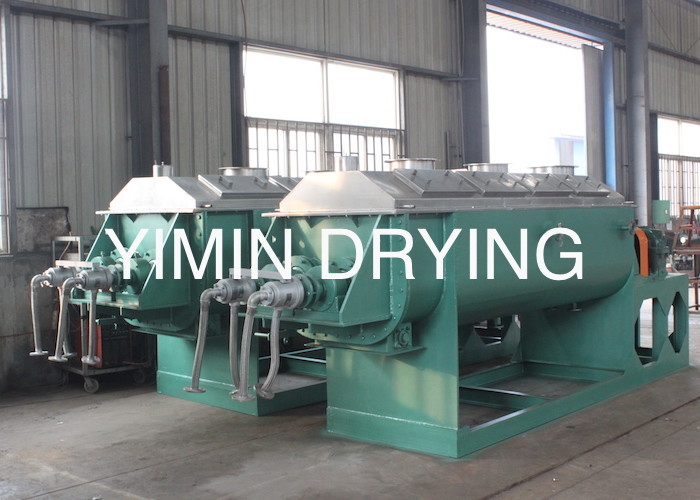

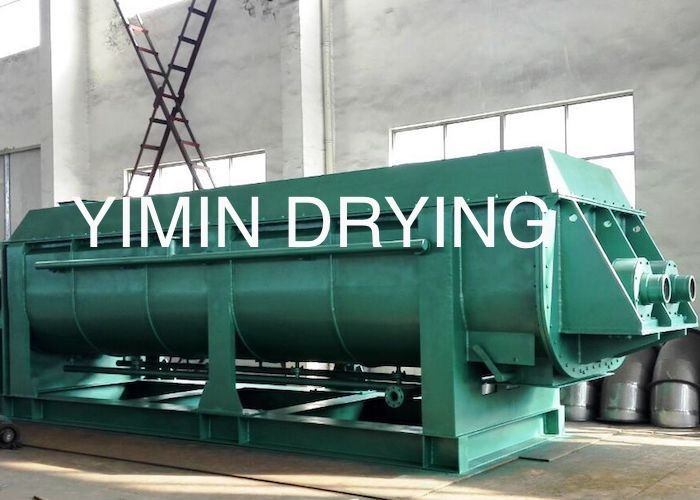

ระบบบำบัดน้ำเสียอุปกรณ์อบแห้งอุตสาหกรรม Hollow Rotary Paddle Dryer KJG Series
คำอธิบาย

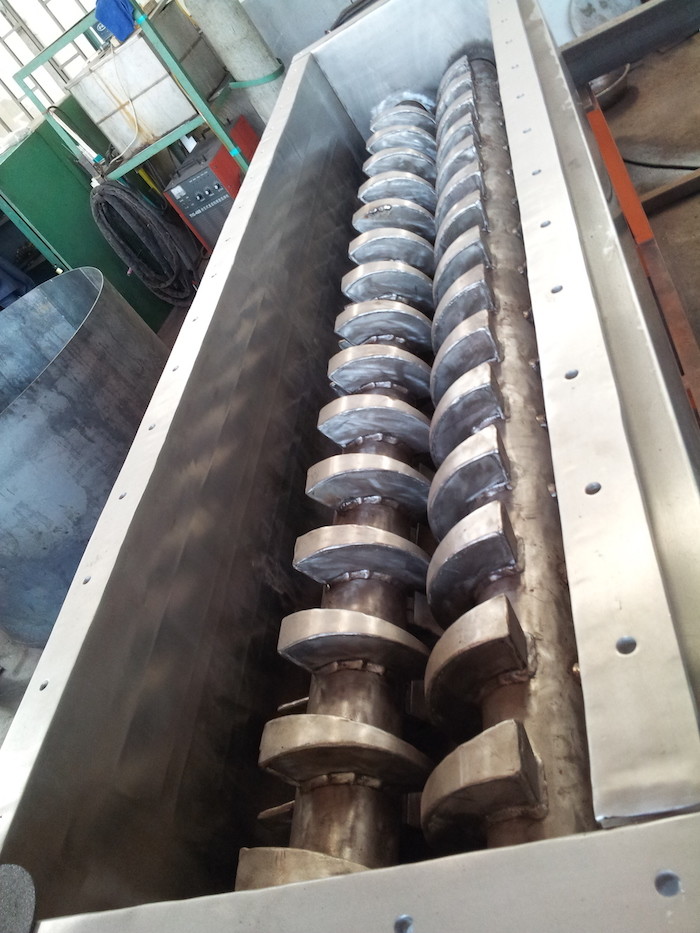

เพลาหมุนทวนเข็มนาฬิกาคู่พร้อมไม้พายรูปลิ่มกลวงที่เป็นเอกลักษณ์ทำให้เกิดการผสมที่ใกล้ชิดเพิ่มประสิทธิภาพการถ่ายเทความร้อนและให้คุณสมบัติการทำความสะอาดตัวอัตราส่วนพื้นที่ถ่ายเทความร้อนต่อปริมาตรขนาดใหญ่ทำได้โดยการใช้ไม้พายกลวงและภาชนะหุ้มซึ่งตัวกลางให้ความร้อนไหลผ่านผลลัพธ์ที่ได้คือเครื่องจักรขนาดกะทัดรัดที่มีประสิทธิภาพพร้อมพื้นที่น้อยลงและต้นทุนการติดตั้งที่ต่ำลง
คุณสมบัติ
ต้นทุนการดำเนินงานต่ำ
- ใช้งานง่าย
- ต้องให้ความสนใจน้อยที่สุด
- เครื่องมือง่ายๆตรวจสอบกระบวนการ
- ประสิทธิภาพสูง
- ปริมาณก๊าซปิดต่ำ
พารามิเตอร์ทางเทคนิค
| รุ่น | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| พื้นที่ความร้อน (ม2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| ปริมาตรที่มีประสิทธิภาพ (ม3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| ช่วงความเร็ว (rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| อำนาจ (กิโลวัตต์) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| กว้าง (mm) | 306 | 584 | 762 | 940 | 1118 | 1296 | พ.ศ. 1476 | พ.ศ. 2152 | พ.ศ. 2371 | พ.ศ. 2575 | 2210 |
| รวม widethB (มม.) | 736 | 841 | 1066 | 1320 | พ.ศ. 1474 | พ.ศ. 2119 | พ.ศ. 2397 | 2134 | 1186 | 2438 | 2668 |
| ความยาว C (มม.) | พ.ศ. 2499 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| ความยาวรวม D (mm) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| ระยะทางเข้า - ออก E (มม.) | พ.ศ. 2395 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| ความสูงศูนย์ F (มม.) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| ความสูงรวม H (มม.) | 762 | 838 | 1092 | 1270 | 1524 | พ.ศ. 2321 | พ.ศ. 2575 | 2362 | 2464 | 2566 | 2668 |
ค่าบำรุงรักษาต่ำ
- ออกแบบมาสำหรับแรงบิดสูงและความเร็วในการทำงานต่ำ
- การออกแบบที่เรียบง่ายทนทานเพื่อการบำรุงรักษาที่ง่ายและต่ำ
- ไม่มีชิ้นส่วนภายในให้ปรับหรือบำรุงรักษา
- ไม่มีการสัมผัสโลหะกับโลหะ
- เพลาแบริ่งบล็อกหมอนและส่วนประกอบของไดรฟ์ได้รับการออกแบบมาเพื่ออายุการใช้งานที่ยาวนานภายใต้สภาวะที่ไม่เอื้ออำนวยประกันความสมบูรณ์เชิงกลในระยะยาว
- โครงแข็งแรงรองรับแบริ่งบล็อกหมอนแบบแยกส่วน
- กล่องบรรจุจารบีมีการออกแบบตราประทับสำรอง
ต้นทุนการติดตั้งต่ำ
- ออกแบบด้วยโครงสร้างที่กะทัดรัด
- ระบบปิดแก๊สขนาดเล็ก
- การถอดเพลาแนวตั้งช่วยลดความต้องการขนาดอาคาร
หลักการทำงาน
KJG ซีรีส์เครื่องเป่าใบมีด Hallow Blade สำหรับบำบัดน้ำเสียมีผนังโลหะซึ่งแยกมวลของกระบวนการออกจากแหล่งความร้อน (ไอน้ำหรือน้ำมันร้อน)ได้รับประสิทธิภาพเชิงความร้อนสูงเนื่องจากความร้อนจากตัวกลางความร้อนจะเข้าสู่มวลกระบวนการโดยตรงเมื่อวัสดุสัมผัสกับเครื่องทำความร้อนและตัวกวนมวลของกระบวนการจะถูกทำให้ร้อนโดยการนำด้วยเครื่องเป่าที่มีฉนวนทำให้สูญเสียความร้อนน้อยมากเพื่อระเหยน้ำ 1 กก ต้องใช้ประมาณ ไอน้ำ 1.2 กก สำหรับวัสดุสารละลายก๊าซไอเสียมีน้อยและที่อุณหภูมิต่ำดังนั้นปริมาตรของก๊าซที่ไม่สามารถควบแน่นได้จากเครื่องอบแห้งซึ่งอาจต้องได้รับการบำบัดจึงมีน้อย
KJG ซีรีส์เครื่องเป่าใบมีด Hallow Blade สำหรับบำบัดน้ำเสียเป็นอุปกรณ์ถ่ายเทความร้อนทางอ้อมซึ่งใช้ความปั่นป่วนเชิงกลระดับสูงเพื่อเพิ่มการสัมผัสกับผลิตภัณฑ์ที่กำลังทำให้แห้งอัตราการระเหยต่อตารางฟุตของพื้นผิวการถ่ายเทความร้อนจะเพิ่มขึ้นสูงสุดโดยใช้พายทำความสะอาดตัวเองและผลการผสมการเคลื่อนตัวของวัสดุในกระบวนการระหว่างพื้นผิวที่เอียงของไม้พายรูปลิ่มหมุนทำให้เกิดแรงเฉือนซึ่งจะทำความสะอาดพื้นผิวไม้พายและเพิ่มการนำไฟฟ้าได้สูงสุดก้านหมุนตัวนับจะเคลื่อนย้ายวัสดุออกจากผนังทำความสะอาดผนังโดยใช้แถบบนไม้พายแต่ละอันส่งผลให้อัตราการถ่ายเทความร้อนสูงกว่าแบบดิสก์หรือเพลาเดี่ยว
ไม้พายรูปลิ่มและการผสานกันของเครื่องกวนแบบคู่ทำให้เกิดเอฟเฟกต์การผสมแบบโลคัลไลซ์รอบ ๆ ไม้พายทำให้อนุภาคแต่ละตัวในเตียงสัมผัสโดยตรงกับพื้นผิวการถ่ายเทความร้อนได้มากขึ้นซึ่งจะช่วยเพิ่มอัตราการถ่ายเทความร้อนทำให้สามารถใช้อุปกรณ์ขนาดเล็กได้
แหล่งความร้อน (อุณหภูมิที่ 180℃ - 250℃)
ทำความร้อนด้วยไอน้ำ
ไอน้ำเข้าสู่เพลากลวงผ่านข้อต่อแบบหมุนและกระจายไปยังไม้พายทั้งหมดอย่างเท่าเทียมกันคอนเดนเสทจะถูกลบออกด้วยการปฏิวัติแต่ละครั้ง
การทำความร้อนด้วยน้ำมันร้อน (ของเหลวความร้อน)
น้ำมันร้อน (ของเหลวระบายความร้อน) เข้าและออกจากเพลากลวงผ่านข้อต่อแบบหมุนแรงดันจากปั๊มจ่ายจะบังคับให้ของเหลวผ่านพายกลวง
